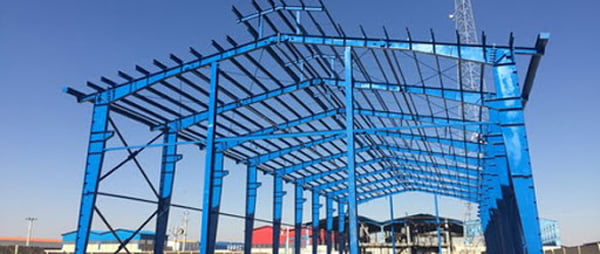

اجرای وال پست در سوله به چه صورت است؟

وال پست چیست و چگونه اجرا می شود؟ اجرای وال پست در سوله و نبشی کشی دیوار یکی از مراحل اجرای صلبیت ساختمان با حساسیت اجرا و نظارت خاص می باشد که معماران ناظر و مهندسان سازه در این زمینه مشکلات زیادی دارند.

وال پست چیست؟

وال پست عضوی است که رابط‌ ها و تیغه‌ های سازه‌ای و غیرسازه‌ ای را به قاب ساختمان متصل می‌کند تا در برابر باد جانبی و نیرو های لرزه‌ای مقاومت کند. وال پست ها دیوارهایی هستند که نام آنها به دلیل اتصال یا قطع ارتباط با سازه تغییر می کند و به دو دسته قاب های سازه ای یا غیر سازه ای تقسیم می شوند. تیغه ها نیز دیوارهایی هستند که خارج از چارچوب سازه امتداد یافته اند و نامگذاری آنها هیچ ارتباطی با ضخامت این دیوارها ندارد.

دستورات قانونی وال پست:

ماده 2800 وال پست ماده 4-5-4: برای دیوارها یا تیغه های داخلی با ارتفاع بیش از 1/8 متر باید به طور مناسب استفاده شود. سازه مهار جانبی افزوده شود. بخش 7-5-3: حداکثر طول مجاز هر دیوار غیر سازه ای بین دو کلاف عمودی نباید از 6 متر یا 40 برابر ضخامت آن تجاوز کند. حداکثر ارتفاع دیوارهای غیر سازه ای از سطح زمین 3.5 متر است. لبه های عمودی تمام دیوارهای غیر سازه ای باید ثابت شوند. لبه بالایی (افقی) دیوارهای غیرسازه ای که تا ارتفاع کامل امتداد نمی یابند باید با کلاف های فولادی درجه 6 یا گل میخ یا معادل بتن مسلح یا بخش چوبی متصل به دیوار سازه یا کلاف های اطراف دیوار ثابت شود.

دیوار غیر سازه ای:

مبحث 4 کد ملی ساختمان ویرایش 96 ماده 4-9-1-3: در کلیه دیوارهای ساختمان به ویژه دیوارهای نما جهت مقاومت در برابر زلزله باید قسمت ششم مقررات ملی ساختمان و آیین نامه طراحی لرزه ای ساختمان (استاندارد 2800) رعایت شود.

در صورت عدم اجرای وال پست چه عواقب قانونی برای رگولاتورها خواهد داشت؟

از آنجایی که نقش وال پست گالوانیزه حفظ تعادل دیوار در اثر زلزله و باد است، در صورت عدم اجرای وال پست و تخریب دیوار در اثر زلزله یا باد و آسیب رساندن به جان و مال یکی از افراد ، مهندس ناظر مربوطه متخلف خواهد بود.

دستور کار اجرای وال پست

1) صفحه زیرین را زیر تیر بتنی و موقعیت اجرای وال پست اجرا کنید و سپس سقف را بریزید. ۲) در صورتی که قبل از ریختن بتن پایه پلیت اجرا نشود، باید پلیت را از بالا و پایین با رول بولت به تیر وصل کنیم. به هیچ عنوان از میخ های فولادی 3 سانتی متری نصب شده توسط دستگاه نیلینگ (تفنگ هیلتی) برای نصب تخته به تیرچه استفاده نکنید. بعلاوه نمی توان وال پست را با میلگردهای فولادی به تیر وصل کرد. 3) حتما قبل از جوشکاری وال پست ابعاد داخلی ساختمان را اندازه گیری کنید تا بعد از سنگ تراشی مشکل ساز نشود. 4) حداقل پروفیل مصرف وال پست نبش 5 می باشد ولی طبق نقشه مصوب و نظرات طراح سازه نهایی شود. 5) شاغول و هم جهتی افقی هر لایه وال پست باید با رزوه کنترل شود. 6) جوشکاری وال پست باید توسط پرسنل جوشکاری واجد شرایط انجام شود. 7) موارد مربوط به وال پست طبق دستور جلسه به مجری یا سازنده ابلاغ شده است.

چرا دیوار باید نبشی داشته باشد ؟

طبق ماده 2800 لبه آزاد دیوار باید محدود شود. بنابراین یکی از وظایف مهندسان سازه و معماران ناظر، اجبار مالک و سازنده به محدود کردن لبه های آزاد دیوارهای اطراف در دهانه ها و قسمت های ناپیوسته دیوارها و مهار دیوارهای حائل است. این به بهترین وجه توسط دو ناظر زمانی انجام می شود که برنامه ریزی را با صاحب برنامه شروع می کنند.

نحوه اجرای صحیح وال پست

رابط های سازه ای و غیر سازه ای و وظیفه ناظر: در اجرای وال پست در ساختمان بتنی که مهندس طراح معماری در حین طراحی، سختی دیوار را وارد محاسبات می کند، می توان دیوار را مستقیماً به ستون و سقف متصل کرد. اما اگر این سختی در محاسبه لحاظ نشود، پیمانکار مجاز به اتصال مستقیم دیوار به سازه در نیم طبقه نیست. برای جداسازی دیوار از سازه باید وال پست در فاصله 5 سانتی متری از ستون اجرا شود. در مورد دیوار چینی میله باید خم شده و به گوشه ای به ارتفاع 70 سانتی متر از دیوار جوش داده شود. فاصله از ستون باید 5 سانتی متر باشد. همچنین با فوم پلاستیکی پر شود.

نکات کلیدی اجرا و نظارت بر  انجام نبشی ساختمانی

• حتما بررسی کنید که زوایای همه طبقات در یک جهت باشند. این کنترل توسط قپان انجام می شود.
• نبشی ها و گوشه ها باید تراز باشد.
• نبشی نصب شده باعث افزایش یا کاهش مساحت ساختمان نشده باشد.
• نبشی ها را به صفحه اتصال به درستی متصل کنید.

نکات اجرایی وال پست

وظایف کنترلی معماران و ناظران سازه در اجرای وال پست و اتصال نبشی : همانطور که توضیح داده شد، کنترل ابعاد بر عهده ناظر معمار است و در این مرحله نبشی ها و اجرای وال پست نیز کنترل می شود. نقشه ها طبق آیین نامه ترسیم می شوند و سرپرستی معمار و نظارت سازه وظیفه کنترل ارتباط بین وال پست و نبشی را بر عهده دارد. در صورت مشاهده تخلف، هر ناظر می تواند تخلفات موجود خود را در قالب گزارشات سخت یا گزارش تخلف به مرجع صادرکننده و سازمان های استانی ارائه کند.

کاربرد وال پست در ساخت داربست چیست؟

وال پست در حال حاضر به عنوان دیوار حائل در ساختمان ها و سوله ها استفاده می شود. این یک کلاف با طول مشخص است که به صورت عمودی یا افقی گسترش می یابد. وال پست در سوله های صنعتی و سازه های سنتی برای افزایش استحکام دیوارها و یکپارچگی آنها استفاده می شود. در صورت وقوع زلزله، وال پست ها نقش مهمی در استحکام سازه فلزی دارند تا سازه بتواند فشار لرزه ای را تحمل کند. سابقه اجرای وال پست در کشور ما چندان طولانی نیست و اخیراً بسیار رایج شده است. اما باید توجه داشت که عدم اجرای وال پست در سازه هایی مانند سوله مشکلات زیادی را به همراه خواهد داشت. در اجرای وال پست عمدتا از نبشی ها استفاده می شود. در طراحی سازه های فلزی باید به نوع نبشی ها توجه شود تا مقاومت مورد نیاز دیوار حاصل شود. وال پست به صورت افقی و عمودی در سازه فولادی اجرا می شود. اگر  انواع وال پست به صورت افقی اجرا شود، اتصال بین دیوار و اسکلت افزایش یافته و استحکام سازه را افزایش می دهد. نحوه اجرای وال پست در ساخت سوله از اهمیت ویژه ای برخوردار است زیرا استحکام سازه را تا حد زیادی افزایش می دهد و خطرات احتمالی را تا حد زیادی کاهش می دهد. هنگام ساخت سوله، پروفیل فولادی به دلیل وزن کم باید ضخیم شود. وال پست دیوارهای سوله را محکم نگه می دارد.

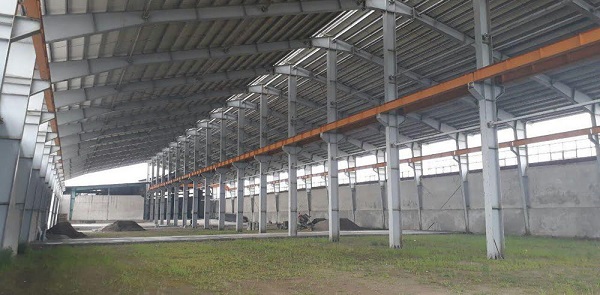

وظیفه وال پست در ساخت سوله چیست

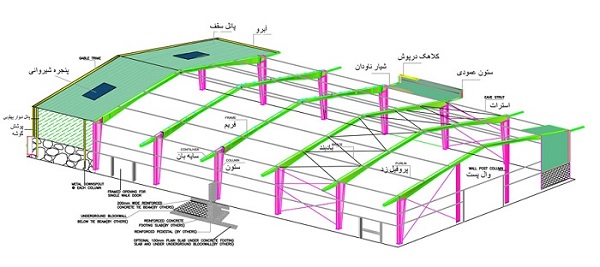

وال پست به طور کلی از پایین به فونداسیون سازه و از بالا به روتر متصل می شود. معمولاً وال پست ها فونداسیون جداگانه ای در سازه سوله ندارند، بلکه روی شناژ نصب می شوند. در انتهای اتصال، وال پست به صورت لوبیایی نصب می شود. طول مناسب وال پست باید به گونه ای در نظر گرفته شود که ضمن افزایش مقاومت سازه، هزینه های ساخت را کاهش دهد. هنگام اجرای تراز وال پست در ساخت سوله باید طبق برنامه انجام شود. محل نصب سطح وال پست باید کمی از دیوار فاصله داشته باشد تا هنگام چیدن دیوار جدا کننده به گیره متصل شود . وال پست نقش حیاتی در ساخت سوله ایفا می کند و عدم انجام این کار ممکن است آسیب زیادی به اسکلت وارد کند. در سوله های صنعتی اجرای وال پست باعث کوچکتر و ایمن شدن دهانه می شود و دیوارهای جانبی بهتر می توانند بار ورودی را تحمل کنند. ساختار سوله نسبت به سایر ساختمان ها سبک تر است، بنابراین در ساخت سوله از فولاد سنگین تری برای رسیدن به سطح وال پست استفاده شده است. این قطعات معمولاً به صورت ستونی طراحی می شوند.

اندازه استاندارد وال پست برای انواع سوله

اندازه استاندارد وال پست ساخت داربست طبق تعریف بندهای 3-7 صفحه 64 ماده 2800 ویرایش دوم تعیین می شود و طبق این آیین نامه حداکثر طول استاندارد دیوارهای غیر سازه ای 40 برابر ضخامت دیوار است. وال پست همچنین برای تیغه بین دو تکیه گاه استفاده می شود که حداکثر ارتفاع این دو می تواند به 3.5 متر از سطح زمین برسد. طول مجاز دیوارها یا تیغه های غیر سازه ای هر کدام کمتر از 6 متر باشد. یکی دیگر از قوانین این قانون این است که لبه های عمودی تیغه ها نباید آزاد باشند و باید به تیغه های دیگر یا دیوارهای عمودی متصل شوند. در برخی سازه ها از اعضای سازه ای برای اتصال وال پست در سوله استفاده می شود و یا برای برقراری این اتصال ستون های فولادی، بتنی یا چوبی تعبیه می شود. برای اجرای ستون از ناودان شماره 6 استفاده می شود. اگر طول تیغه کمتر از 1.5 متر باشد، لبه تیغه می تواند آزاد بماند. دو سر وال پست در سوله باید به درستی ایمن شوند تا از حوادث جلوگیری شود. وال پست باید روی دیوار بالای 6 متر نصب شود. برای اجرای افقی وال پست، دیوار باید بیش از 3.5 متر باشد. همانطور که می دانید کنترل وال پست آماده و اجرای صحیح آن در سوله بر عهده مهندس ناظر پروژه می باشد. علاوه بر یکپارچگی سازه و دیوار، وال پست در سازه سوله باعث کوچکتر شدن دهانه نیز می شود تا بتواند بار را بهتر تحمل کند. در سوله هایی که وزن سازه سبک است و بار ثقلی وارد شده به سازه کم است، وال پست به عنوان یک ستون در سازه عمل می کند. لازم به ذکر است که با توجه به نقش برجسته وال پست در ساخت سیلو، عدم اجرای صحیح وال پست خطرات جبران ناپذیری را به همراه خواهد داشت و ممکن است سازه در اثر فشار نیروهای جانبی فرو بریزد.

وال پست به چند شکل مختلف تقسیم می شود؟

وال پست ها به طور کلی با توجه به شکل خود به دو دسته افقی و عمودی تقسیم می شوند. وال پست ها از نظر مصالح نیز به دو دسته فلز و بتن تقسیم می شوند؛ در نوع بتن، وال پست از مصالح بنایی و بتنی و اتصالات آنها به تیرها و ستون ها برای اجرا استفاده می کند و در نوع فلزی از مصالح فلزی (مانند نبشی ها) برای اجرا استفاده می شود.

محدودیت ها و انواع اتصال مورد استفاده در وال پست چیست؟

در وال پست در انواع مهار دیواری و اتصالات آنها تفاوت هایی وجود دارد. به عنوان مثال: یک وال پست توسط پرسپکتیو انجام می شود. وال پست با میله های فولادی به دیوارها و ستون ها متصل می شود. نمونه یا مدل ثابت شده روی ستون با تسمه فلزی. در برخی موارد با نصب میله های فولادی در ستون های جانبی یا کف سازه سوله، دیوارها محدود می شوند.   نتیجه گیری: اجرای وال پست در ساختمان ها برای افزایش ایمنی دیوار ها به کمک اتصال نبشی ها انجام می شود این نبشی ها باید به درستی و از پروفیل های مناسب تشکیل شود تا در مواقع اتفاقات طبیعی از صدمات زیاد جلوگیری شود . برای کسب اطلاعات بیشتر میتوانید با مشاور مقاوم سازی ما در ارتباط باشید.
