وال پست چگونه از ساختمان محافظت می کند؟ وال پست به معنی نگهدارنده دیوار و اتصال دیوارهای میانقاب به اسکلت سازه می باشد یا به عبارتی قاب‌های سازه باید به هر روشی از دیوار در برابر نیروهای باد و زلزله و هر نوع نیروی افقی یا عمود بر سطح دیوار نگهداری کند . وال پست یک سازه اصلی عمودی یا افقی همچون ستون یا تیر می باشد که در عملکرد متفاوت می باشد . برای اتصال دیوارها به ستون ها و تیرها و دال ها و ایمن سازی آن ها از واژگونی استفاده می شود.وال پست عمودی زمانی کاربرد دارد که دهانه دیوار بزرگ باشد و روی تیر از کف / دال به تیر سقف / دال ثابت باشد. در صورتی که دیوار در این پارامترها قرار گیرد، نصب وال پست مورد نیاز نخواهد بود . انتهای پارتیشن ها نباید آزاد باشند. انتهای آزاد پارتیشن ها باید به پارتیشن یا دیوار دیگر یا عناصر سازه ای یا وال پست اتصال داشته باشد . اگر طول پارتیشن کمتر از 1.5 متر باشد، یک انتهای آن می تواند آزاد باشد. حداقل نسبت ضخامت به دیوار غیر باربر نباید کمتر از 1/30 باشد.وال پست ها می توانند فولادی از بتن مسلح باشند. دیوار پست فولادی معمولاً از پروفیل های زاویه دار، پروفیل های U یا پروفیل های جعبه ای می باشند . هر دو انتهای این وال پست ها باید به درستی روی کف و سقف محکم گردد.
وظیفه وال پست چیست؟
والپست چگونه از ساختمان محافظت می‌کند؟ اگر بخواهیم به وظیفه هایی که وال پست ها دارند رسیدگی کنیم به این صورت می باشد که سیستم دیوار از سیستم سازه کاملا جدا باشد و محل جداشدگی ها در زیر تیر ها و کنار ستون می باشد و دیوار از این نواحی توانایی حرکت خواهد داشت. عملکرد دیوار در این سیستم از وال پست ها به صورت کنسولی می باشد و دیوار تنها از سمت پایین نشیمن کامل دارد و لزومی ندارد که از زیر تیر، دیوار نگهداری شود به طور کلی وظیفه وال پست ها جدا کردن دیوار از سازه است و هیچ اندرکنشی، دیوار با سازه نباید داشته باشد که تاثیر متقابلی بر یکدیگر داشته باشند. در واقع هدف وال پست در ساختمان انتقال بار باد و لرزه ای به قاب های سازه و ایمن سازی دیوار از ریزش می باشد. در واقع نقش اصلی نحوه اجرای سیستم نوین وال پست ، انتقال نیروهای وارد شده از باد، زمین لرزه و سایر عوامل محیطی دیوار به قاب سازه ای و یکپارچه کردن دیوار در مقابل نیرو بوده و نتیجه آن عدم آسیب رسیدن و تخریب دیوار است. نگهدارنده دیوار عضوی غیر سازه‌ای است، اما اجرای آن در استحکام سازه به میزان زیادی مؤثر خواهد بود. در دیوارهای خارجی روی سطح وادار باید با استفاده از پشم سنگ پوشانده شود. این کار برای عایق بندی و جلوگیری از تماس رطوبت با آن و زنگ زدگی آن می باشد . همچنین روی آن یک لایه مش الیافی یا رابیتس جهت جلوگیری از ترک خوردگی نازک کاری انجام شود. چراکه وال پست ها معمولا فلزی بوده و تماس فلز و گچ موجب ترک خوردگی می گردد.
محل استفاده از وال پست کجاست؟
والپست چگونه از ساختمان محافظت می‌کند؟ به طور معمول وال پست کاربرد فراوانی دارد که معمول ترین استفاده از آن اغلب در میانقاب، تقاطع دیوارهای غیر سازه‌ای، کنار بازشو و جان پناه می باشد . وال پست ها قابلیت اجرا در اسکلت‌های فلزی و بتنی را دارد .روش های نصب وادار یا وال پست:
1- روش اول نصب نبشی فابریک ب صورت عمودی و افقی کنار ستون ، تیر و روی کف و همچنین ما بین دیوارهای میانی. 2- استفاده از نوار FRP یا نوارهای الیافی که اتصال دیوار به ستون توسط نوارFRP صورت می گیرد . 3- گیره کشویی وال پست به همراه میلگرد بستر.نحوه اجرای وال پست فلزی در بلوک‌های سبک:

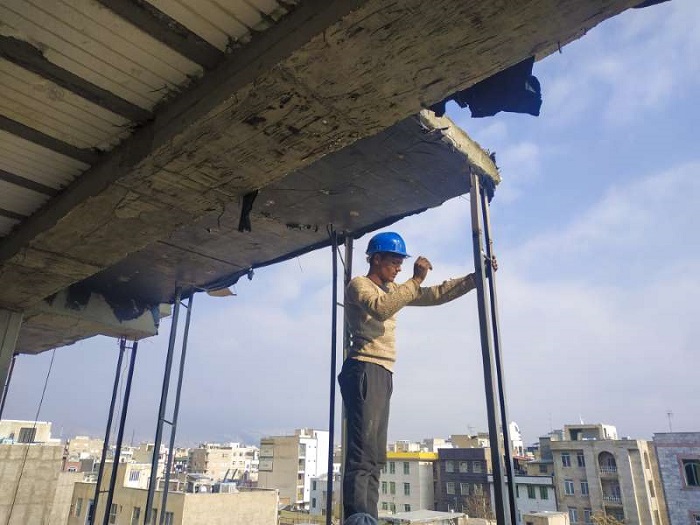

برای مقاوم سازی دیوار بلوکیابتدا محل ورق‌های اتصال به کف و سقف را مطابق با محل پیش بینی شده در نقشه ها معین می نمایند . پس از نصب ورق‌های اتصال، وال پست فلزی را به ورق پایینی و ورق بالایی جوش می دهند. در یک طرف، بلوک را به صورت کامل و در طرف دیگر، جای وال پست را از داخل بلوک توسط اره ایجاد می گردد.اجرای وال پست در میانقاب

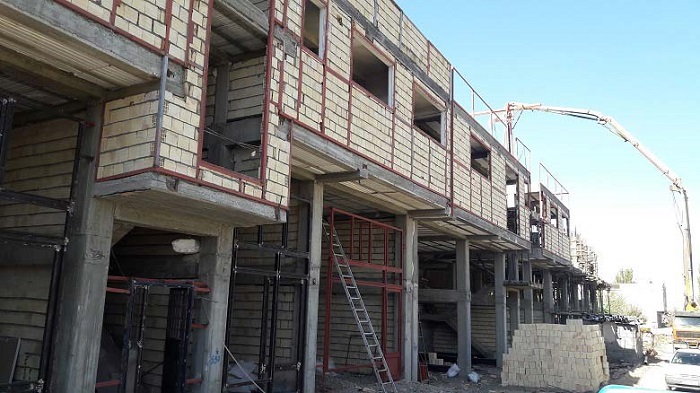

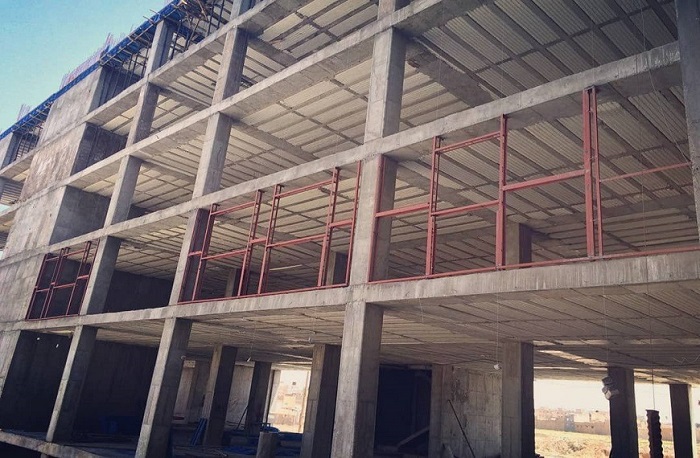

میانقاب، دیواری است که محدوده داخلی قاب‌های فولادی یا بتنی را پر می کند. پروفیل‌های وال پست درون میان قاب اجرا می گردند و عملکرد لرزه ای آن را بهبود می دهند.اجرای وال پست در تقاطع دیوارهای غیر سازه ای
یکی دیگر از کاربردهای وال پست، جداسازی دیوارهای متقاطع می باشد . در این حالت، وال پست در محل اتصال دو دیوار متقاطع اجرا می گردد.نکات اجرایی وال پست :
چنانچه پروفیل وال پست ارائه شده از طرف دستگاه مشاور دوبل نبشی باشد می بایست در زمان ساخت وال پست اسکلت فلزی، دهانه ی آن ۱سانتی متر بیشتر از ضخامت دیوار مربوطه انتخاب شود ، تا تیغه کاملا داخل آن جای بگیرد. همچنین در وال پست عمودی، می بایست در فواصل یک متر به یک متر با بهره مندی از میلگرد آجدار نمره ۱۰، شاخک هایی را به قوطی یا نبشی های وال پست جوش داد تا گیرداری لازم بین تیغه و وال پست عمودی تامین شده و دیوار مورد نظر در هنگام وارد شدن بارهای جانبی رفتار یکپارچه تری از خود نشان دهد. در جاهای که وال پست در مجاورت ستون جای دارد می بایست فاصله حدود 4 تا 5 سانتیمتری رعایت گردد و بین وال پست و ستون از مصالح نرم مانند یونولیت یا پلاستوفوم بهره برداری نمود تا چنانچه با مواردی هچون زلزله مواجه شد ستون بارهای جانبی به دیوار فشار جانبی فشاری وارد نکند.
وال پست چگونه عمل می کند؟
والپست چگونه از ساختمان محافظت می‌کند؟ زمانی که درباره ی اتصال صحبت می کنیم که در یک جهت آزاد و در جهت دیگر محدود می باشد یک اتصال كشویی در اجرای وال پست مي تواند راه حل اين مشكل باشد. بطوريكه در راستای حركت كشویی ، والپست هيچ مانعی در برابرقاب یا ديوار به وجود نیاورد ولی درهمان حال این وال پست در راستاهای دیگر محدوديت حركتي به وجود می آورد و به اين صورت والپست منجر به مهارمیانقاب یا ديوار مي گردد. زلزله های اخیر و خسارات وارده به ساختمان ها حاکی از آن است که ایراد و نقص در محاسبات سازه نبوده ، بلکه بیشترین آسیب مربوط به عدم توجه به جزئیات اجرای دیوارهای میانقاب یا در حقیقت اجرای صحیح وال پست ها می باشد و این مشکل به اکثر ساختمان ها آسیب های جانی و مالی فراوانی در زلزله وارد می نماید.وال پست های دیواری آماده:
بر اساس آیین نامه ملی لرزه ای برای پارامترها و دیوارهای پرکننده پارتیشن داخلی از بلوک های AAC با ضخامت 10، 15 و 20 سانتی متر دیوار استفاده می شود. وال پست آماده دارای صفحات پایه با سوراخ هایی برای اتصال به دال های کف و سوراخ های کشویی برای انتهای بالای دیوار پست می باشند که به دال سقف ثابت می شوند و از بار عمودی سقف/تیر بر روی پایه های دیوار جلوگیری می نمایند.مزایا وال پست ساختمان :
تنش در سازه حطرناک است
در گذشته که توجهی به استفاده وال پست ساختمان توجهی نداشت ، نیروهای زلزله، سیل و باد، در اسکلت ساختمان تنش ایجاد می کردند و سبب جابجایی مرکز سختی سازه می گردیدند این موضوع منجر به آن می شد تا جابجایی مرکز سختی باعث رفتار غیرقابل پیش بینی در سازه شود؛ خصوصا در زمان وقوع زلزله. ازطرفی اگر تنش‌های وارده ازسازه به دیوارها بیشتر از مقاومت دیوار باشد؛ دیوار آسیب جدی می دید.ترک قطری در دیوار
اگر وال پست ساختمان را در مرحله ساخت اجرا نکنید؛ در زمان وقوع زلزله، نیروی افقی امواج زلزله که به صورت موازی با دیوار به ساختمان فشار وارد می کند ؛ موجب ترک های قطری در آن شده و حتی دیوار را تخریب خواهد کرد.لزوم اجرای وال پست برای چیست؟
در گذشته بیشتر سازه‌ها با اسکلت فلزی ایجاد می شدند و در ساخت آن برای مقاومت بیشتر سازه در زمان رو یارویی با نیروهای جانبی از بادبند های ضربدری یا هفت-هشتی بهره مند می شدند . با روی کار آمدن اسکلت بتنی و زیاد شدن استفاده از آن، به تبع بادبندهای ضربدری نیز دیگر در این نوع اسکلت بی استفاده شدند و گزینه‌ای برای افزایش مقاومت سازه در زمان ورود نیروهای جانبی اجرایی نمی گردید . در اینجا بود که در کشورهای پیشرو در زمینه اسکلت بتنی وال پست معرفی گردید که متأسفانه این روش بالا بردن مقاومت در سازه‌های بتنی در برابر نیروهای جانبی با تاخیر زیادی در ایران مورد توجه قرار گرفت زلزله های اخیر در کشور و وارد شدن خسارات بالا موجب شد تا اهمیت ضرورت اجرای وال پست در ساختمان امری ضروری شود .خوشبختانه اضافه شدن لزوم اجرای وال پست در سازه‌های بتنی و فولادی به قوانین مقررات ملی ساختمان، امید است خسارات در کشور زلزله خیزی مانند ایران کاهش پیدا کند.
روش‌های اجرای وال پست
والپست چگونه از ساختمان محافظت می‌کند؟ پیش تر با انواع اتصال و اجرای وال پست در ساختمان ها با اسکلت های متفاوت آشنا شدید؛ اما جدای از اینکه در چه نوع ساختمانی چگونه وال پست ها اجرا می گردد ، روش های مختلفی هم برای اجرا کردن آن‌ها وجود دارد؛ که بسته به شرایط ساختمان، جنس اسکلت، نظر و صلاحدید مهندس و ... یکی از این روش ها تایید می شود . به طور کلی روش‌های مختلف اجرای وال پست ساختمانی عبارت اند از :- اتصال به ستون های ساختمان با استفاده از میلگرد
- مهار کردن دیوار با قرار دادن میلگرد داخل کف ساختمان
- تسمه دور ستون
- مهار دیوار با گذاشتن میلگرد در ستون‌های کناری
- با استفاده از انکر بولت و نبشی کشی
- وال پست برای جان پناه بام ساختمان
- مهار کردن دیواربه دیوار برشی به واسطه رد کردن میلگرد در سوراخ قاب‌ها
