اتصال دیوار به زیر سقف به وسیله وال پست منقطع وال پست یک المان ساده به شمار می رود که انواع زیادی ندارد. در یک دسته بندی کلی، وال پست از نظر جهت گیری نسبت به ستون، در دو مدل قائم (موازی با ستون) و افقی (عمود بر ستون) تقسیم می گردد. در طرف مقابل، گزینه های نسبتا متنوعی برای اتصال وال پست به عضوهای سازه‌ای و دیوار وجود دارد. واداریا همان وال پست با توجه به نوع اتصالات کاربردی می تواند به شکل کشویی، تلسکوپی و به صورت پیوسته یا منقطع اجرا گردد. ضمن اینکه استفاده از نبشی های منقطع برای اجرای وادار رواج بیشتری دارد . این وادارها با عنوان وال پست منقطع نیز معرفی می گردد.وال پست یا وادار، عضوی با مقطع فولادی یا بتنی می باشد که به جهت مهار حرکت خارج از صفحه دیوار کاربرد دارد. وال پست، عملکرد سازه در برابر بارهای دینامیک همچون باد و زلزله را تقویت می نماید.
اتصال دیوار به زیر سقف به وسیله وال پست منقطع به چه صورت است؟

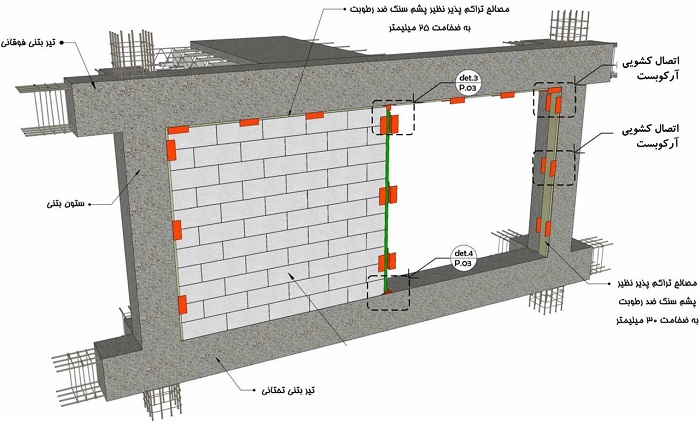

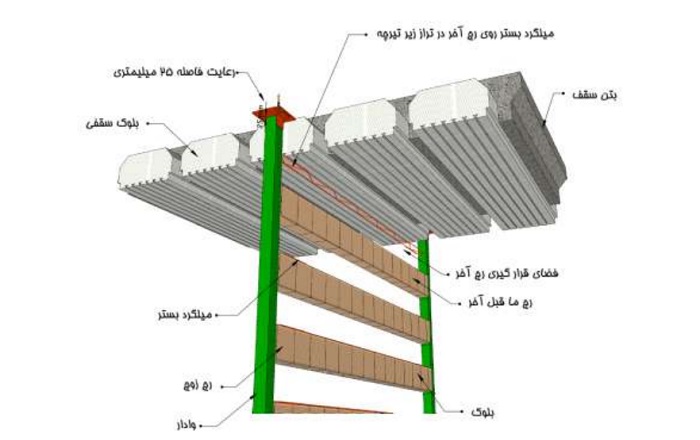

به کار گیری و اتصال کشویی در محل تماس، توسط ناودانی منقطع به عنوان یکی از تکنیک های مناسب در جهت اتصال دیوار به عضو قائم سازه ای می باشد . در این صورت بهره مندی از ناودانی هاي سرد نورد شده فولادي در طرفین دیوار که به نحو مناسبی به عضو قائم سازه اي اتصال داده می شود، توصیه می گردد. اتصال دیوار به زیر سقف می بایست به شکل اتصال لغزشی بدون اتصال مستقیم دیوار به سقف و توسط مهار خارج از صفحه دیوار با قطعاتی همچون ناودانی صورت گیرد. انتخاب نوع اتصال بستگی به وضعیت دیواري دارد که بین اعضاي قائم شامل ستون، دیوار و یا وادار مهار شده است. حداقل فاصله بالای دیوار تا زیر سقف برابر بیشترین دو مقدار 25 میلیمتر و حداکثر خیز دراز مدت سقف در امتداد دیوار می بایست در نظر گرفته شود و اتصال امکان حرکت آزادانه دیوار در درون صفحه دیوار را تامین می نماید . به جای مهار خارج از صفحه دیوار به وسیله نبشی یا ناودانی در تراز سقف، می توان ردیف آخر دیوار را با میلگرد بست یا بست مسلح کرد. در جهت اتصال دیوارهای غیرسازه ای به یکدیگر لازم است یا جداسازی در محل اتصال دو دیوار متقاطع از وادار بهره برداری گردد و یا از بست های فلزی با ضخامت حداقل 2 میلیمتر و عرض حداقل 30 میلیمتر در محل اتصال دو دیوار متقاطع و رعایت فاصله 0.01 ارتفاع دیوار و استفاده از پیچ و پلاک یا میخ استفاده شود.
اهمیت استفاده از وال پست

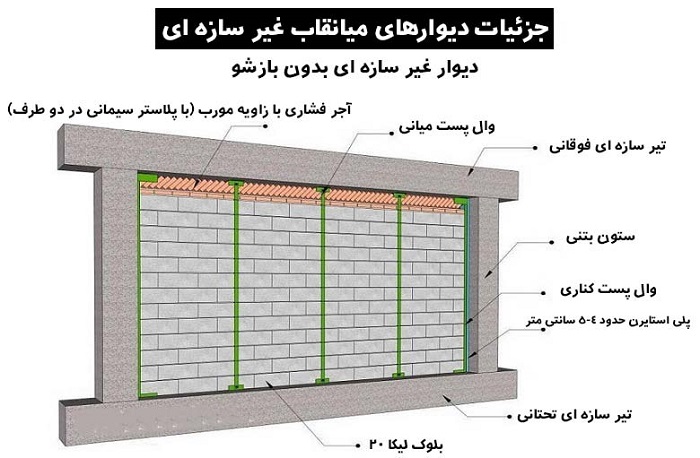

برخلاف اهمیت اجرای این المان در سازه ها، ضرورت اجرای وال پست در ساختمان در سازه های شهری در کشور ما سابقه ی زیادی ندارد و تقریباً محدود به یک دهه ی اخیر می شود، ولیکن با این اوصاف همچنان در بسیاری از سازه هایی که در کشورمان ساخته می شوند اجرای وال پست یا صورت نمی گیرد و یا محاسبه و اجرای آن همراه با نقاط ضعف اساسی انجام می شود. تفکری که در بین مهندسان طراح وجود دارد این است که به سالم ماندن المان های اصلی سازه یعنی تیر، ستون و سقف ها می بایست توجه ویژه ای داشت و سالم بودن این بخش ها ضامن عملکرد مناسب سازه می باشد. ولیکن زلزله های اخیر به خصوص زلزله کرمانشاه نشان داد حتی در شرایطی که سازه پایدار بماند و به اعضای اصلی آن آسیبی وارد نشود آسیب در اعضای غیر سازه ای، همچون دیوارهای پیرامونی، تیغه‌ها، نماهای ساختمان، تاسیسات و … ممکن است عملکرد کلی سازه را زیر سؤال برده و آسیب‌های اقتصادی و حتی جانی جبران ناپذیری پدید آورد.روش های اجرای وال پست
۱. اجرای تسمه دور ستون ۲. اتصال دیوار به ستون با میلگرد ۳. مهار دیوار از طریق تعبیه میلگرد در داخل کف ۴. اجرای وال پست برای جان پناه بام ساختمان ۵. اجرای وال پست با انکر بولت و نبشی کشی ۶. مهار دیوار به وسیله ی تعبیه میلگرد در داخل ستون های مجاور ۷. مهار دیوار به دیوارهای برشی از طریق عبور میلگرد در سوراخ قالب هاآیا نبشی کشی ساختمان همان وال پست است؟
عملیاتی که طی آن دیوار رفتاری یکپارچه پیدا کرده و رفتار آن از اسکلت سازه جدا شود، نبشی کشی می گویند. این فرآیند برای انتقال نیروهای خارجی همچون زلزله و باد صورت می پذیرد . در واقع در صورتی که متریال مورد استفاده برای وال پست، نبشی باشد، به آن نبشی کشی می گویند ، ولی به طور کلی کاربرد نبشی در مقاوم سازی به عنوان یک اصطلاح در میان مهندسان شایع می باشد که وال پست را همان نبشی کشی ساختمان می دانند. در صورتی که وال پست مصالح به کار رفته در عملیات و ضوابط نبشی کشی ساختمان می باشد. به همین دلیل می گویند که وال پست یک کلاف با طول مشخص می باشد که منجر به رفتار مستقل دیوار در برابر کل سازه می گردد و در نتیجه منجر به آن می شود که دیوار بتواند رفتاری یکپارچه و همگن از خود نشان دهد. البته از قوطی و ناودانی هم می توان برای نبشی کشی ساختمان بهره مند شد ولی به علت گسترش بیشتر استفاده از وال پست برای نبشی کشی ساختمان، از این دو واژه به جای یکدیگر بهره برداری می شود.
نبشی منقطع
لازمه ی اجرای نبشی کشی در وال پست ها مطابق با آیین‌نامه ۲۸۰۰ می باشد. بنابراین مهندس ناظر سازه و معمار می بایست مالک را ملزم به اجرای نبشی کشی کند. هدف از این کار مهار لبه های آزاد دیوارهای پیرامونی می باشد . در این میان نبشی منقطع یکی از نبشی هایی می باشد که کاربرد دارد . این قطعه از طراحی مهندسی و نرم افزاری برخوردارمی باشد. ساز و کار آن نیز به شکل تحمل کامل نیروهای وارد شده زمان زلزله و بازگشت به حالت اولیه می باشد، ولی می بایست گفت که ناودانی ها با ضخامت ۳ میلی متری هم این قابلیت را ندارند. توجه کنید که این قطعه به صورت گالوانیزه به بازار ارائه می شود. در زمان اجرای نبشی کشی، لازم است به موارد اجرایی و نظارتی که شامل موارد زیر، توجه شود:- کنترل نبشی کشی ها به منظور قرارگیری در یک راستا در همه ی طبقات که وظیفه‌ی قپان می باشد.
- شاقول بودن همه ی نبشی ها
- نصب نبشی کشی‌ها نباید در مساحت ساختمان موثر واقع شود.
- کنترل صحیح بودن جوشکاری نبشی‌ها به صفحات اتصال که توسط ناظر معمار و ناظر سازه صورت می‌گیرد و در صورت تخلف به مراجع ذیربط انتقال داده خواهد شد.
چرا باید دیوارها را نبشی کشی کرد؟
با توجه به آیین‌نامه 2800، لبه آزاد دیوارها باید مهار شود. از این حیث یکی از وظایف مهندس ناظر سازه و معمار، الزام مالک به اجرای نبشی کشی، جهت مهار لبه های آزاد دیوارهای پیرامونی، در بازشوها و در قسمت‌هایی که دیوار ادامه ندارد و نیز در دیوار جان پناه مهار کند. این مورد بهتر است توسط هر دو ناظر در زمان شروع سفت کاری به مالک دستور کار شود.
تفاوت ستون و وال پست چیست؟
ستون های هر دو عناصر حامل بار عمودی می باشد ولی یک پست باید کمتر از 300 پوند وزن داشته باشد در حالی که یک ستون بیش از 300 پوند وزن دارد. ستون ها معمولاً برای جابجایی به تجهیزات سنگین نیاز دارند، جایی که می توان پست ها را با نیروی انسانی جابه جا کرد. اما انواع قاب بندی چیست؟ قاب بندی شامل قاب بندی سبک، سنگین و مناسب است. سه نوع قاب اصلی برای سازه های سبک وجود دارد: غربی، بادکنکی و مهاربندی. قاب بادکنکی سبکی از ساختمان های چوبی می باشد که از ابعاد عمودی و بلند 2 اینچ در 4 اینچ برای دیوارهای بیرونی کاربرد دارد. این "میخ‌های" طولانی بدون وقفه، از آستانه بالای پایه، تا سقف ادامه پیدا می کند.
