اتصال وال پست به چند روش انجام می شود؟ اگر اجزای غیرسازه ای ساختمان به طور نامناسبی به سازه ساختمان متصل شوند، در اثر زلزله فرو می ریزند، به خصوص زمانی که در معرض ارتعاشات عمود بر صفحه قرار گیرند، علاوه بر ضرر اقتصادی و بی خانمانی ساکنان، باعث تخریب آن ها و باعث تلفات می شود. متاسفانه در تمام زلزله های کشورمان شاهد این تخریب بوده ایم.
تأمل در حوادث تلخ زلزله در کشورمان لزوم رعایت برخی اصول اجرایی مغفول مانده را اجتناب ناپذیر می کند؛ یکی از مهم ترین اصول، نصب براکت های دیواری به نام وال پست است. ستون های دیواری که دیوارهای غیر ساختاری را پشتیبانی می کنند. پایه های روی دیوار به روش های مختلفی اجرا می شوند. رایج ترین نوع طراحی تیر ستون است.
وظیفه ستون دیوار انتقال نیروهای باد و لرزه ای از دیوار به قاب و در نتیجه تقویت دیوار و جلوگیری از تخریب آن است. طبق ماده 2800 فصل سوم آیین نامه حداکثر طول مجاز دیوارهای غیر سازه ای یا تیغه های بین دو تیر 40 برابر ضخامت دیوارها یا تیغه ها یا هر کدام از 6 متر بیشتر و حداکثر ارتفاع مجاز غیر سازه ای می باشد. وال پست دیوارها یا تیغه های سازه ای است که دیوارها و تیغه های سازه ای از طبقات مجاور 5.3 متر فاصله دارند.
در شرایط فوق نیازی به اجرای وال پست های عمودی یا افقی نیست. اما اگر دهانه یا ارتفاع را افزایش دهید، باید از وال پست ها استفاده کنید. علاوه بر معیارهای فوق، لبه های عمودی تیغه ها نباید آزاد باشند. برای این کار، این لبه ها باید روی تیغه دیگری یا دیواری عمود بر آن یا روی ستونی از فولاد، بتن مسلح یا چوب قرار گیرد. ستون ها را می توان از ناودانی با شماره حداقل 6 یا فولاد معادل، بتن مسلح یا چوب ساخت. اگر طول لبه پشتی کمتر از 5.1 متر باشد، لبه آن می تواند آزاد باشد.
نحوه اتصال وال پست به کف و سقف
اجرای وال پست باعث برخورد دیوار با سازه ساختمان به خصوص کف و سقف می شود و در نتیجه مقاومت ساختمان در برابر باد و زلزله افزایش می یابد. به همین دلیل رعایت استانداردهای مربوطه هنگام اتصال ستون های دیوار به دیوار کافی است.چگونه وال پست ها را به کف و سقف وصل کنیم؟
همانطور که قبلا ذکر شد، وال پست قطعات فلزی یا بتنی هستند که به عنوان نگهدارنده دیوار مورد استفاده قرار می گیرند. به منظور اجرای وال پست و اتصال آنها به کف و سقف، مخازن 6×6 در دو سر وصل می شود. این اتصالات را می توان به راحتی به سقف و دیوارها ثابت کرد. قبل از ریختن دیوار، پلیت (صفحه فلزی) را در قالب قرار دهید تا پس از ریختن بتن بتوان آن را جوش داد.روش دیگر برای اتصال ستون های دیواری، قرار دادن پلیت ها در تیرها و ستون ها با انکر بولت است. لبه پروفیل ستون دیوار نباید آزادانه و بدون اتصال قرار گیرد. آنها باید به تیغه دیگری یا دیواری عمود بر آن متصل شوند. تنها زمانی که تیغه پشتی کمتر از 1.5 متر باشد، می توان لبه آن را آزادانه و بدون اتصال به سازه قرار داد.
نحوه ساخت وال پست فلزی روی دیوار بتنی
برای اجرای وال پست بر روی دیوار باید موقعیت آن در داخل دیوار در نقشه ساختمان مشخص شود. با تعیین محل دقیق اجرا، اتصال صفحه و پروفیل فلزی در ابتدا و انتهای آن تکمیل می شود. این صفحات با جوشکاری به سازه فلزی متصل می شوند. سپس در یک طرف آنها یک بلوک سبک قرار دهید و در طرف دیگر از وسط بلوک فضایی را برای قرار دادن وال پست ها در نظر بگیرید. این زمانی اتفاق می افتد که ضخامت بلوک کمتر از 15 سانتی متر باشد. در این حالت ستون های دیوار با توری پوشانده می شوند.چند راه برای اتصال وال پست ها وجود دارد؟

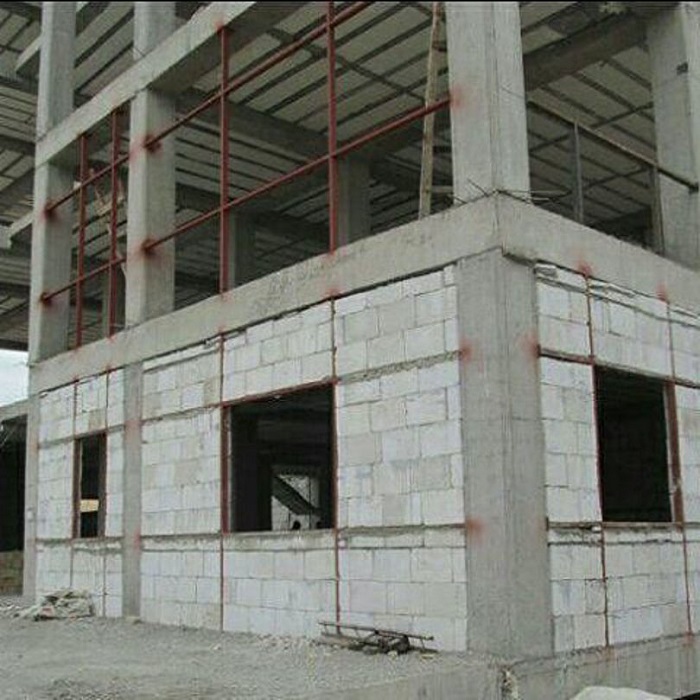

به طور کلی، وال پست از پروفیل هایی مانند نبشی ها، ستون ها، مخازن و تسمه ها ساخته می شوند. همچنین در دو نوع افقی و عمودی در دیوار قرار می گیرند. ستون های دیواری که به صورت عمودی در ساختمان استفاده می شود از تیر کف پایین تا پایین تیر طبقه بالا در چارچوب دیوار قرار داده شده و جوش داده می شود.نکاتی برای اتصال وال پست به سقف و کف
هنگامی که ساختمانی از وال پست دو زاویه استفاده می‌کند، دهانه باید یک سانتی‌متر ضخیم‌تر از دیوار در طول ساخت در نظر گرفته شود. در این حالت می توان تیغه را به راحتی روی دیوار قرار داد. نکته دیگری که هنگام اجرای وال پست افقی باید بدانید این است که میله های فولادی آجدار 14 را در فواصل 1 تا 1.5 متری به سقف متصل کنید.این امر باعث افزایش مقاومت دیوار در برابر زلزله و بارهای وارده به آن می شود. هنگام اجرای وال پست، در تمام مراحل باید از فولاد ضد زنگ بر روی پروفیل ها استفاده شود. هنگام ساختن دیوارها و محصولات نازک کاری، شبکه های رابیتس و توری نیز مورد نیاز است و آنها را با سیم گالوانیزه ثابت می کنند. این می تواند ارتباط بین ستون دیوار و دیوار کناری را بهتر و قوی تر کند. بنابراین امکان ایجاد ترک و شکستگی در دیوار هنگام حرکت ساختمان در زلزله از بین می رود.
اجرای دیوار ستون دیوار
نحوه اتصال و اجرای ستون های دیواری قائم به این صورت است که میلگردها یا قوطی های فولادی آجدار شماره 10 در نبشی ها برای اتصال تیغه ها و ستون های دیواری هر 1 متر تا 1.5 متر جوش داده می شود. در این حالت، زمانی که بار جانبی بر روی دیوار ایجاد می شود، می توان بار را در سراسر دیوار توزیع کرد و به صورت یکپارچه به زمین منتقل کرد.ستون های دیوار عمودی نیز باید در حین کار به سازه باربر متصل شوند. هنگامی که این وال پست ها بر روی تیغه ها قرار می گیرند، لبه های پایینی به صورت گوشه های دو طرفه در می آیند و به تیرهای پایینی جوش داده می شوند. اگر در کف ساختمان قرار گیرند، با استفاده از صفحات فلزی به کف پیچ می شوند. در مرحله بعد ستون دیوار از دو نبشی به صفحه تخت جوش داده می شود تا مقاومت آن افزایش یابد. این روش اتصال وال پست ها به لبه بالایی سطح سقف نیز به این صورت انجام می شود.
اجرای صحیح وال پست و اهمیت آن
ستون های دیواری نقش اساسی در توزیع بار روی دیوار دارند.به این ترتیب به راحتی می توان از آسیب دیدن ساختمان توسط زلزله یا سایر بلایای طبیعی جلوگیری کرد. اما در ساختمان های نوساز توجه به جزئیات ستون های دیوار بسیار ضعیف است. در بسیاری از موارد این سازه ها در حین ساخت اجرا نشدند. ممکن است عده ای تصور کنند که استحکام ستون ها، سقف ها، تیرها و سایر سازه های باربر که از اجزای اصلی ساختمان هستند، برای افزایش مقاومت ساختمان کافی است.اما واقعیت این است که سازه های غیر باربر مانند دیوارها و نمای ساختمان ها نیز از مهمترین اجزا هستند که در صورت آسیب، کل سازه ساختمان تحت تاثیر قرار می گیرد و احتمال ریزش آن افزایش می یابد. متاسفانه در بسیاری از نمونه های ساختمانی کشور شاهد بلایای زیادی در این زمینه بوده ایم. بنابراین مهندسان ساختمان باید ابتدا به زندگی و سلامت افراد ساکن در ساختمان توجه کنند. در مرحله بعد، سودآوری خود را در نظر بگیرید. متأسفانه به دلیل کاهش هزینه های ساخت و ساز در ایران، این امر فراوان است.
اشتباهات رایج هنگام اتصال وال پست ها
وال پست ها روی دیوار به صورت افقی و عمودی انجام می شود. در این صورت امکان تغییر شکل دیوار بسیار کم خواهد بود. با این حال، اگر جزئیات اتصال در زمان اجرا در نظر گرفته نشود، کل دیوار برای کامل بودن قابل مشاهده نخواهد بود. در برخی موارد جزئیات اجرا توسط مهندس ناظر و مجری تغییر خواهد کرد. این ممکن است به دلیل کمبود منابع مالی باشد. در این صورت عملکرد ستون های دیواری در داخل دیوار به میزان قابل توجهی کاهش می یابد. خطاهای زیر رایج ترین انواع خطاها هنگام اتصال به وال پست هستند.- گاهی از نبشی ها استفاده نمی شود، اما از میله های فولادی برای اجرای ستون های دیوار افقی استفاده می شود.
- یک نبشی را در یک جهت اجرا کنید، مانند مثال نبشی افقی یا عمودی
- عدم تعیین محل دقیق وال پست در پلان اجرا و سختی آن در حین اجرا
- عدم توجه به تراز افقی ستون های دیوار در طبقات مختلف ساختمان
- عدم توانایی مجری در جوشکاری ناودانی روی دیوار
انواع وال پست اجرایی در مهار دیوار
وال پست را با نبشی و انکر بولت به سقف و کف یا ستون وصل کنید توسط میله های فولادی به ستون متصل می شود با قرار دادن میله های فولادی در داخل کف، وال پست های دیوار را اجرا کنید با نصب میله های فولادی، ستون های دیواری و اجرای آنها در ستون های جانبی بند را دور ستون بپیچید با استفاده از میله های فولادی در قالب، دیوار را به دیوار برشی متصل کنید برای جان پناه ساختمان وال های دیواری بسازید
بنابراین وال پست نقش مهمی به عنوان محافظ دیوار ایفا می کند که می تواند در برابر بار وارد شده به آن مقاومت کرده و یک کل را در کل دیوار تشکیل دهد. بنابراین مهندسان ساختمان در هنگام اتصال وال پست ها و تثبیت آنها به دیوار باید به نکات زیادی در این زمینه توجه داشته باشند.این امر با جوش دادن صحیح نبشی ها به پایه های دیوار آسان است.
10 نکته کلیدی هنگام انجام محاسبات و تهیه نقشه های سازه
1. طبق استاندارد 2800، طراحان سازه باید جزئیات عناصر ستون دیوار را در نقشه های خود لحاظ کنند. این جزئیات باید شامل موارد زیر باشد:جزئیات و اتصالات اعضای عمودی و افقی مورد نیاز برای محدود کردن دیوار بدون بازشو جزئیات و اتصالات اعضای عمودی و افقی مورد نیاز برای محدود کردن دیوارها با بازشوها جزئیات و اتصالات اعضای عمودی و افقی مورد نیاز برای لبه سکو و تکیه گاه را محدود کنید جزئیات اجرای دیوار زیرزمین که بار خاک وارد می شود در جزئیات مورد نیاز، فاصله اعضای عمودی باید حداقل برابر با دو مقدار 5 متر و 40 برابر ضخامت دیوار در نظر گرفته شود.
3. فاصله اعضای افقی با کف تمام شده باید حداقل 3.5 متر و 30 برابر ضخامت دیوار باشد.
4. آخرین ردیف دیوار چینی با فشار و ملات کافی در زیر سقف قرار داده شود (آب بندی شود).
5. در کف بام، ستون کناری بالاتر از ارتفاع تکیه گاه است و برای مهار جانبی تکیه گاه استفاده می شود.
6. دیواری که زیر سقف امتداد ندارد باید به لبه بالایی ثابت شود و یک کلاف افقی روی عنصر تثبیت کننده قرار گیرد.
7. لبه عمودی دیوار نباید خالی بماند، بلکه باید به طاقچه یا دیوار عمودی دیگری متصل شود. در غیر این صورت، حلقه های عمودی را روی لبه ها اجرا کنید.
8. در نمای آجری آجرهای نما باید همزمان با آجرهای پشتی چیده شوند و ضخامت یکسانی داشته باشند تا هر طرف روی ملات گذاشته شود و اتصال مناسب برقرار شود.
9. در صورتی که آجرهای روکشی بعد از ساخت آجرهای پشتی چیده شوند، برای اطمینان از اتصال دو جداره، باید در ملات پشتی خط انتظار فلزی به فاصله افقی و عمودی 50 سانتی متر تعبیه شود. در غیر این صورت باید نبشی ها و مهارهایی روی دیوار نما ایجاد شود.
10. در صورت استفاده از دیوارهای 10 و 20 سانتی متری در برج حداکثر ارتفاع به ترتیب 50 و 70 سانتی متر می باشد. حداکثر فاصله بین این برج ها باید 5 متر باشد. اگر ارتفاع رمپ از 70 سانتی متر افزایش یابد، حلقه عمودی باید تا بالای دیوار ادامه یابد و به حلقه افقی بالای دیوار متصل شود.
کلام آخر
وال پست های ساختمانی نقش بسیار مهمی در استحکام بنا ایفا میکنند و اجرای مناسب آنها در ساخت و ساز از اهمیت ویژه ایی برخوردار است اصول و آیین نامه اجرای وال پست از مهم ترین موارد رعایت اجرای آن می باشد.
