اشکالات اجرایی وال پست ها و عملکرد اشتباه آنها در زلزله های اخیر چیست؟ وال پست یا نگهدارنده دیواری عضوی غیر سازه ای است که دیوارها را به اسکلت سازه متصل می کند و باعث سفت شدن دیوار و همچنین محدود شدن آن در برابر نیروهای جانبی ناشی از وزن دیوار می شود. به طور کلی وظیفه آن جلوگیری از ریزش و آسیب دیدن دیوار با انتقال نیروهای ناشی از باد یا زلزله از دیوار به چهارچوب ساختمان است. معمولاً به شکل لوبیا به انتهای قاب متصل می شود و در مراحل نصب روی فونداسیون به تفصیل می باشد.
ویژگی های عملکرد وال پست چیست؟

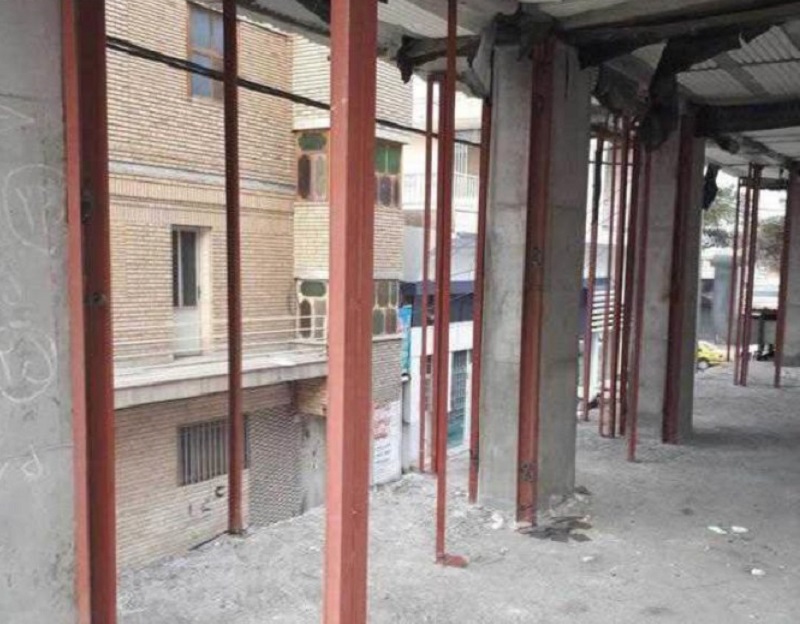

وال پست از یک نبشی یا قوطی در کارگاه ساخته می شود. بیشترین طول مجاز دیوار غیر سازه ای یا تیغه بین دو پشت 40 برابر ضخامت دیوار یا تیغه یا 6 متر کمتر است. همچنین بیشترین ارتفاع مجاز دیوارهای غیر سازه ای یا تیغه از سطح زمین مجاور 5.3 متر است. در این صورت استفاده عمودی یا افقی وال پست ضروری نخواهد بود. اما اگر دهانه یا ارتفاع اضافه کنید، باید استفاده کنید.وال پست در ساختمان ها

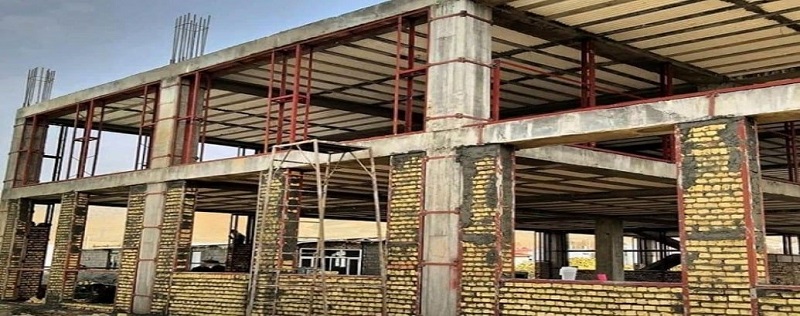

وال پست به طور گسترده در ساختمان ها و سازه های بتنی و فولادی استفاده می شود. وال پستهای افقی در فواصل 1 تا 1.5 متری برای فشرده سازی بیشتر با استفاده از میلگرد با دنده های 14 به بالا به سازه سقف متصل می شوند. تمام پروفیل هایی که می شود برای تولید وال پست عمودی و افقی استفاده کرد، برای اتصال بهتر با دیوارهای دو طرفه و جلوگیری از ایجاد ترک ناشی از حرکات جانبی ساختمان، توری مرغی یا رابیتس در مرحله نازک کاری، باید در برابر خوردگی مقاوم باشند و با سیم گالوانیزه محکم می شود.وال پست روی دیوار
دیوار، آجر، سنگ، بتن، چوب یا فلز و غیره این یک ساختار پیوسته، یکپارچه، قوی و محکم ساخته شده از مواد است. ضخامت دیوار از نظر طول و ارتفاع نازک است و اغلب فضاها را به عنوان اجزاء یا اتاق یا به عنوان نگهبان یک فضا جدا می کند. علاوه بر این دیوارها به عنوان سازه ای عمودی، نیروی بار ساختمان را به زمین منتقل می کنند و در مقاوم سازی ساختمان از اهمیت بالایی برخوردار هستند. پس مهمترین هدف در استفاده از وال پست برای جلوگیری از تغییر شکل دیوارهای غیر سازه ای است. در واقع وال پست ها کویل هایی هستند که در طول های مشخصی برای ادغام عملکرد دیوار استفاده می شوند. کاربرد آنها باعث برخورد دیوار با اسکلت و در نهایت دوام آن می شود. معمولاً به عنوان وال پست شناخته می شود. به صورت تیر-ستون طراحی شده و در انتهای سالن های صنعتی و قاب های بلند دهانه با انتهای دیواره دار قرار می گیرد.
وال پست چگونه روی دیوار کار می کند؟
هر دو انتهای این اجزای عمودی (معمولاً جعبه های 6x6 انتخاب می شوند) باید به درستی به کف و سقف ثابت شوند. برای این منظور می توان صفحه را قبل از بتن ریزی در قالب قرار داد و پس از اتمام بتن ریزی از این صفحات برای جوشکاری استفاده کرد و یا با قرار دادن آن بر روی تیرها و ستون ها با انکربولت ورق را از روی آن ساخت. ستون ممکن است از گل میخ حداقل 6 نقطه یا فولاد معادل، بتن مسلح یا چوب ساخته شود. اگر طول پشتی تیغه کمتر از 1.5 متر باشد، می تواند از لبه آزاد شود.اهمیت استفاده از وال پست
کاربرد وال پست در سازه های شهری از اهمیت بالایی برخوردار است اما کاربرد آن در خیلی از سازه های دیگر نقاط ضعف دارد. به همین دلیل در برخی سازه ها مورد استفاده قرار نمی گیرند. در گذشته و قبل از زلزله های اخیر تصور می شد که شرط اساسی برای عملکرد سالم سازه در هنگام زلزله حفاظت از اجزای اصلی سازه مانند تیرها، ستون ها و سقف ها بوده و این امر باعث کاهش خسارات ناشی از زلزله می شود. اجزای غیرسازه ای مانند وال پست نیز می توانند صدمات جبران ناپذیری به سازه وارد کنند. دیدگاه مهندسان طراح حفاظت از عناصر اصلی سازه مانند تیرها، ستون ها و سقف ها در برابر نیروهای جانبی مانند زلزله است. اما در عمل زلزله‌های اخیر به‌ویژه زلزله سرپل ذهاب، عملکرد بهتر عناصر غیرسازه‌ای مانند ساختمان‌ها، تیغه ها را حتی در زمانی که سازه پایدار می‌ماند و عناصر اصلی آسیبی نمی‌بینند، نشان داده است. نماها، دیوارهای محیطی و وال پست در معرض خطر ریزش و شکستگی قرار دارند و می توانند آسیب های جبران ناپذیری به سازه های ساختمان وارد کنند. به همین دلیل استحکام بین قاب های وال پست در ساختمان بسیار مهم است.مراحل اجرای وال پست چیست؟
وال پست در سازه های اسکلت بتنی اعمال می شود و از مرحله قالب بندی در بتن ریزی شروع می شود. در مرحله قالب برای بتن ریزی باید صفحات فلزی برای اتصال گوشه ها تعبیه شود. البته گاهی اوقات مرحله تعبیه دال در قالب انجام نمی شود و پس از بتن ریزی ستون ها و تیغه ها، دال ها را با استفاده از انکر بولت یا رول بولت به ستون و تیغه بتن می چسبانند. و در فاصله نیم متری از یکدیگر، با استفاده از نبشی یا پروفیل قوطی اقدام به نبشی کشی و سپس وال پست گذاری می‌شود. دیوار چینی نزدیک به تیغه و در بالا باید از آجر چینی با وزن بالا و ملات مرغوب ساخته شود، زیرا وزن را تحمل می کند.چگونگی اجرای وال پست
وال پست عموما در مقاطع مختلفی مانند ساختمان های بتنی، سازه های فولادی و بلوک های سبک و سیمانی کاربرد دارد. موارد زیر بیان دیگری از موضوع است.اصول و روش های کاربرد در سازه های بتنی
رای به کاربرد صحیح وال پست در سازه های بتنی محل و ساخت وال پست ابتدا باید طبق برنامه مشخص شود. سپس ورق های اتصال را روی زمین و سقف نصب کنید. لازم به ذکر است که فاصله نصب وال پست در حین اجرای دیوار خالی می ماند. سپس هنگام پوشاندن هر دو ردیف بلوک، از گیره استفاده کنید و دو دیوار مجزا را به هم وصل کنید. در این مرحله بتن داخل قالب ها ریخته می شود و در نهایت پس از باز شدن قالب ها یک وال پست متناسب با ضخامت دیواره تشکیل می شود.اصول و روش های اعمال فلز وال پست در بلوک های سبک
در کاربرد فلز وال پست در بلوک های سبک باید محل ورق های اتصال کف و سقف همانند روش کاربرد وال پست در سازه های بتنی مطابق نقشه بررسی و تعیین شود. پس از انجام این کار، صفحات کراوات به صفحات بالا و پایین وال پست متصل و جوش داده می شوند. بعد از آن در یک طرف بلوک و در طرف دیگر نیز قسمت وال پست از داخل بلوک ایجاد می شود.نحوه اجرا روی اسکلت فلزی
به طور کلی، وال پست در ساختار فلزی استفاده می شود به طوری وال پست به تیر و ستون جوش داده می شود.کاربرد فلز وال پست در بلوک های بتنی سبک اتوکلاو شده
ابتدا موقعیت ورق های اتصال کف و سقف در نقشه ها با توجه به موقعیت پیش بینی شده تعیین می شود. پس از اتصال ورق های اتصال، جوش هایی از نوع فلزی به ورق پایینی و ورق بالایی ایجاد می شود. سپس با اره در یک طرف بلوک نور را به طور کامل ایجاد می کنند و از طرف دیگر جای آن را از طریق بلوک ایجاد می کنند. اگر وال پست در ضخامت بلوک قرار داشته باشد و ضخامت بلوک کمتر از 15 سانتی متر باشد، نقطه گذار وال پست را تشکیل می دهند. دومی با توری وال پست پوشانده شده است. تیم مشاور پروژه تمام جزئیات اجرای صحیح وال پست را برای مقاوم سازی ساختمان طراحی می کند. اما به طور کلی برای این کار دو گوشه 4 یا 5 تایی با استفاده از میلگرد به ضخامت دیوار دوخته می شود و سپس تمام اجزا زنگ زده و توری پرنده کشیده می شود. سپس دیوارهای غیرسازه ای و تیغه ها را در داخل نگه می دارند. وال پست ها باید به درستی به عناصر ساختاری طرفین متصل شوند. وال پست در اسکلت فولادی با جوشکاری تیرها و ستون ها محدود می شود، در حالی که وال پست با قرار دادن و جوش دادن یک صفحه فلزی به اسکلت بتنی محدود می شود.انواع وال پست
وال پست معروف به نگهدارنده دیوار. از نظر شکل، دو نوع وال پست عمودی و وال پست افقی وجود دارد. این وال پست باعث برخورد دیوار با چهارچوب سازه و در نتیجه استحکام دیوار می شود. از نظر مصالح، انواع وال پست دو نوع فلزی و بتنی است. از نوع بتن وال پست در سازه هایی با مصالح ساختمانی و از نوع فلزی در سازه های قاب دار استفاده می شود. وال پست در سازه های فولادی و بتنی از پروفیل هایی مانند گوشه ها، ناودانی ها، قوطی ها و تسمه ها ساخته می شود.
انواع وال پست و محدودیت های دیوار از نظر عملکرد
از نظر عملی، وال پست به دسته های مختلفی تقسیم می شود. همانطور که گفته شد یکی از روش های کاربردی وال پست استفاده از انکر بولت است. روش های دیگر عبارتند از: عبور تسمه دور ستون، اتصال دیوار به ستون با استفاده از آرماتور، تثبیت دیوار با وارد کردن آرماتور در ستون ها، استفاده از آرماتور روی زمین برای تثبیت دیوار، تثبیت دیوار با عبور آرماتور از سوراخ قالب ها و اجرای وال پست به عنوان جان پناه، می باشد.ضوابط اجرایی
آیین نامه عمل وال پست مطابق با قوانین و مقررات اجرایی خاص شامل موارد زیر است: 1- وال پست زمانی لازم است که طول دیوار بیش از 6 متر باشد. در برخی موارد این اندازه 5 متر است. 3- مواردی که در آیین نامه افقی وال پست ساختمان درج شده برای دیوارهای بیش از 3.5 متر قابل اجرا می باشد.اشکلات اجرایی وال پست ها و عملکرد اشتباه انها در زلزله های اخیر چیست؟
در برخی موارد، پیمانکار برای کاهش هزینه های ساخت و ساز بالقوه، وال پست را همانطور که صلاح بداند اعمال می کند. یکی از اشتباهات رایج پیمانکار در این مرحله استفاده از میلگرد به جای نبشی در اجرای کلاف های افقی می باشد. اشتباه دیگر این است که گوشه های افقی و عمودی را پشت سر هم اجرا نکنید. عدم انجام این کار باعث می شود که دیوار فقط در داخل گوشه ها و از یک طرف اجرا شود. شرکت های مقاوم سازی موظفند در صورت بروز کوچکترین اشتباه و یا بی احتیاطی در امور با دقت و برنامه ریزی نسبت به مقاوم سازی ساختمان پیگیری لازم را انجام دهند. این گونه شرکت‌ها با کسب دانش و فناوری در زمینه‌های مختلف و از طریق مشاوران، حوزه امنیت و تاب‌آوری را به حد مورد انتظار می‌رسانند. در چند سال گذشته، شرکت‌های مقاوم‌سازی با مدیریت قوی ثابت کرده‌اند که ساختمان‌ها بادوام تر و کمتر آسیب دیده‌اند. این امر از طریق آزمایش های مکرر و مهندسان مشاور از شرکت های مقاوم سازی انجام شده است.نکات کلیدی مدیریت و اجرایی
کاربرد وال پست در ساختمان های قاب بندی شده معمولاً از مصالح فولادی و پروفیل های گوشه ای،قوطی و ناودانی ساخته می شود.گوشه وال پست در انتقال بار جانبی و یکپارچه سازی دیوار از قوطی ها بهتر عمل می کند. اگر پروفیل وال پست دستگاه مشاور دو زاویه باشد، دهانه آن باید در زمان ساخت 1 سانتی متر ضخیم تر از دیوار باشد تا تیغه به درستی قرار گیرد. در وال پست عمودی، شاخک ها باید به فاصله یک متر به یک متر از هم جوش داده شوند تا چسبندگی لازم برای تیغه و وال پست فراهم شود و هنگام اعمال بارهای جانبی یکدستی و همبستگی خود را حفظ کند.جمع بندی با توجه به معنای وال پست به عنوان نگهدارنده دیوار،می توان گفت که وال پست یک عنصر غیر سازه ای در ساختمان است که وظیفه مهار دیوار در برابر نیروهای جانبی به دلیل وزن آن را بر عهده دارد. همچنین باعث ایجاد همبستگی و یکپارچگی در امتداد دیوار می شود. وال پست به طور گسترده ای در سازه های فولادی و بتنی استفاده می شود. اما استفاده از وال پست به دلیل اهمیت بالای خادم در ساخت و ساز در ایران رایج نیست.زیرا پروژه ساخت و ساز مورد توجه دست اندرکاران قرار نگرفته و دارای نقاط ضعفی است. از نظر شکل، دو نوع وال پست عمودی و وال پست افقی وجود دارد. این وال پست باعث برخورد دیوار با چهارچوب سازه و در نتیجه استحکام دیوار می شود.اما از نظر متریال دو نوع فلز وال پست و بتن وجود دارد. از نوع بتن وال پست در سازه هایی با مصالح ساختمانی و از نوع فلزی در سازه های قاب دار استفاده می شود. به طور کلی باید برای استفاده از وال پست قوانین و مقررات ساخت و ساز و نکات ضروری و مهم در حین اجرای آنها را رعایت کرد. این امر با مشورت طراحان و مهندسان امکان پذیر است.
